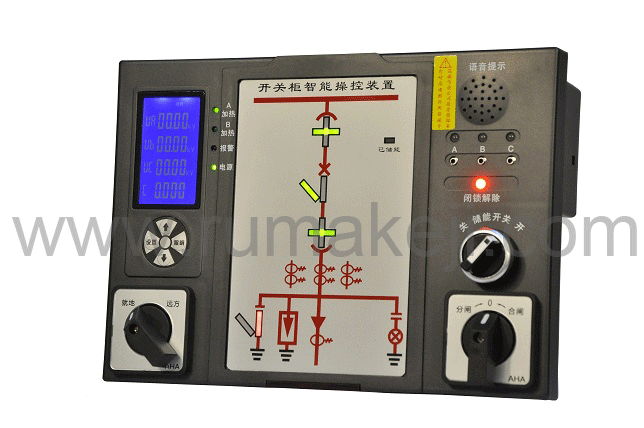

RM-KZA01智能操控裝置
一、概述
RM-KZA01開關柜智能操控裝置，產品功能強大，使用于3KV-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數據顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應及柜內照明以及無線測溫功能、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，通訊協議為MODBUS通訊協議，能夠使開關柜進一步智能化，網絡(luò )化，數字化，方便廣大用戶使用與操作。
二、技術指標
工作電源： AC85～265V/DC110～300V
工作環境溫度：－20℃～＋70℃
工作環境濕度：≤95％RH
溫度測量范圍：－20℃～＋80℃
濕度測量范圍：20％-99％RH
加熱輸出口：無源輸出
降溫輸出口：無源輸出
觸點測溫報警輸出口：無源輸出
照明輸出口：無源輸出
強制閉鎖輸出口：無源輸出
介質強度：≥AC2000V
絕緣性能：≥100MΩ
溫度精度：≤±1℃
濕度精度：≤±2％RH
動態閃爍頻率：1次/秒
人體接近感應時間：≤3秒
RS485通訊距離：≤1200米
通訊波特率：1200bps、2400bps、4800bps、9600bps可設置
數據格式：8個數據位 1個停止位 無奇偶校驗
開關量輸入端子和LED數碼顯示關聯關系：動態配置
抗電磁干擾性能：符合IEC255－22的標準規定
無線觸點測溫范圍：-20℃～＋150℃
多路無線觸點測量溫度實時數據顯示
無線觸點測量報警溫度上、下限設定及數據顯示
發射模塊與接收模塊間空曠距離：＜30米

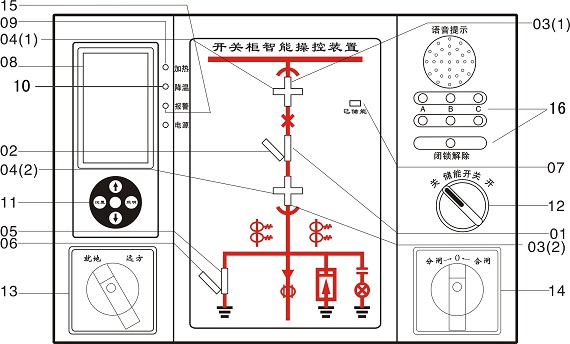

三、模擬顯示部分與功能（注：此面膜圖為常規圖、具體面膜圖以實物為準）
01斷路器合指示 09加熱指示
02斷路器分指示 10 降溫指示
03（1）、03（2）工作位置指示 11 操作鍵盤
04（1）、04（2）試驗位置指示 12 儲能旋鈕
05 接地開關合指示 13 遠方/就地轉換開關
06 接地開關分指示 14分/合閘轉換開關
07 儲能指示 15 報警指示
08 液晶顯示界面 16帶電顯示及閉鎖
