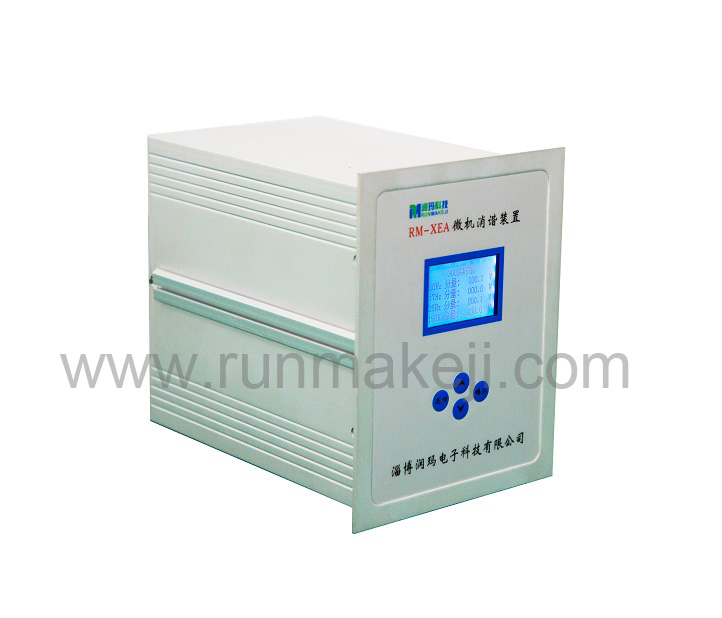

RM-XEA二次消諧設備
RM-XEA微 機 消 諧
一、 裝置概述
本裝置采用32位ARM芯片作為檢測、控制的核心元件，具有以下優點：
1、運算速度快、性能穩定、抗干擾能力強。
2、采用128(W)×64(H)點陣液晶顯示器LCD，全中文菜單操作，具有各種操作、控制、數據輸入、報警信息畫面。
3、事件記憶掉電不丟失（可保存100年）。系統時鐘在裝置失電后可正常運行。
4、 強大的網絡(luò )通訊功能。所有測量數據都可通過串口（RS485）讀取，裝置的整定參數也可以通過串口修改（祥見通訊部分）。
二、 裝置的特點和主要技術指標
1、 開機顯示母線PT開口三角電壓4種頻率分量的有效值，也就是3分頻（17HZ）、2分頻（25HZ）、工頻（50HZ）、3倍頻（150HZ）的電壓分量有效值。
2、 可以判斷諧振過電壓、單相接地、鐵磁諧振等異常，并對鐵磁諧振迅速消除。
3、 對各種故障均給出報警信息，并保存故障信息。有21次故障信息記憶，掉電不丟失。
4、 配置RS485通訊接口和標準的ModBus@RTU通訊協議，可以訪問裝置的測量數據和報警信息等實時數據；并可通過通訊接口整定裝置，改變裝置的運行狀態。
三、使用條件
1、戶內使用，要求通風良好。
2、環境溫度-10～50°C，相對濕度≤90%，大氣壓力80～110Kpa、海拔高度≤2Km。
3、適用范圍：66KV、35KV、10KV、6KV、3KV及以下等級的中性點不接地或經消弧線圈、電阻接地的小接地電流系統，可廣泛用于電力、石油、化工、煤炭、冶金、高層建筑等供電系統。
4、工作電源AC50～250V，頻率50～60Hz或DC50～250V，功耗小于15W。
四、裝置的工作原理
裝置實時檢測PT開口三角電壓，應用DFT算法計算出零序電壓的四種頻率分量。一旦檢測到諧振發生，裝置就會(huì )啟動大功率消諧元件。
動作判據如下（出廠設定值，也可根據現場情況整定）：
1.諧振判據：17HZ諧波電壓≧17V，25HZ諧波電壓≧25V，150HZ諧波電壓≧33V。
2.接地判據：120V＞基波電壓≧30V
3.過壓判據：基波電壓≧120V，啟動消諧出口，消諧成功認為是基波諧振，不成功則認為是諧振過壓。
當檢測到諧振時，共進行3次消諧，每次50ms，間隔200ms，同時指示發生諧振的事故信息，并存儲相關的事件信息。
